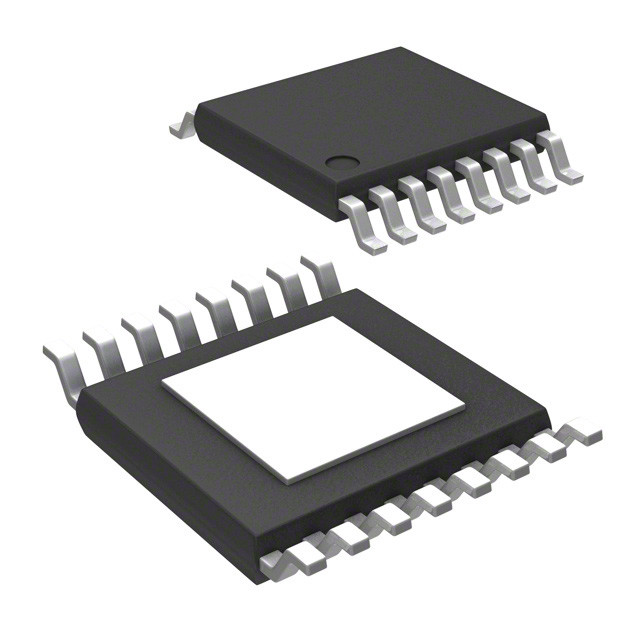

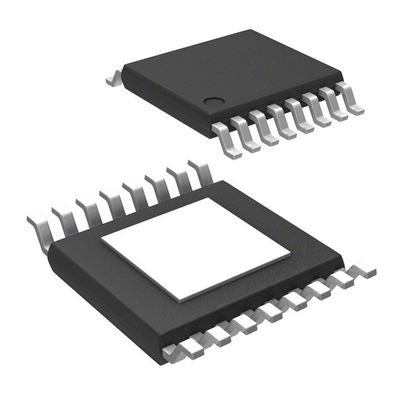

TPS7B7702QPWPRQ1/htssop-16/LDO Voltageregelgevers
De TPS7B770x-Q1-familie van apparaten kenmerkt een enige en dubbele, met hoog voltage laag-opgevenregelgever (LDO) met het huidige ontdekken, ontworpen om met brede een input-voltage waaier van 4,5 V aan 40 V (45-v de bescherming van de ladingsstortplaats) te werken.
Deze apparaten verstrekken de macht aan de versterkers met geringe geluidssterkte van de actieve antenne door kabel met 300 mA per kanaalstroom overhaalt. Elk kanaal verstrekt ook een regelbaar outputvoltage van 1,5 V aan 20 V. Deze apparaten verstrekken diagnostiek door de huidige betekenis en foutenspelden. Om de ladingsstroom te controleren, verstrekt een schakelschema van de hoog-kant huidig-betekenis een evenredige analoge output aan de ontdekte ladingsstroom. De nauwkeurige huidige betekenis staat opsporing van open, normale, en kort:sluitenvoorwaarden zonder toe de behoefte aan verdere kaliberbepaling. De huidige betekenis kan tussen kanalen en apparaten worden simultaan overgeseind om analoge-digitaal convertor (ADC) middelen te bewaren. Elk kanaal voert ook regelbare huidige grens met een externe weerstand uit.
Een geïntegreerde omgekeerde polariteitsdiode elimineert de behoefte aan een externe diode. Deze apparaten kenmerken standaard thermische sluiting, kort-aan-batterijbescherming op de output, en omgekeerde huidige bescherming. Elk kanaal heeft interne aanleidinggevende klembescherming op de output tijdens aanleidinggevend uitschakelen.
Deze apparaten werken over a – 40°C aan de omgevingstemperatuurwaaier van +125°C.
| Productkenmerk | Kenmerkwaarde |
|---|---|
| Texas Instruments | |
| Productcategorie: | LDO-Voltageregelgevers |
| SMD/SMT | |
| Htssop-16 | |
| 1.5 V aan 20 V | |
| 300 mA | |
| 2 output | |
| Positief | |
| 18 RE | |
| 4.5 V | |
| 40 V | |
| 73 dB | |
| Regelbaar | |
| - 40 C | |
| + 125 C | |
| 350 mV | |
| Aec-Q100 | |
| TPS7B7702-Q1 | |
| Spoel | |
| Besnoeiingsband | |
| MouseReel | |
| Merk: | Texas Instruments |
| Maximum opgevenvoltage -: | 500 mV |
| Lijnverordening: | 10 mV |
| Ladingsverordening: | 20 mV |
| Gevoelige vochtigheid: | Ja |
| Werkende Leveringsstroom: | 600 RE |
| Werkende Temperatuurwaaier: | - 4 |
| De Waaier van het outputvoltage: | 1.5 V aan 20 V |
| Product: | LDO-Voltageregelgevers |
| Producttype: | LDO-Voltageregelgevers |
| De Hoeveelheid van het fabriekspak: | 2000 |
| Subcategorie: | PMIC - Energiebeheer ICs |
| Type: | Dubbel - kanaalantenne LDO met Huidige Betekenis |
| Eenheidsgewicht: | 0,004586 oz |
