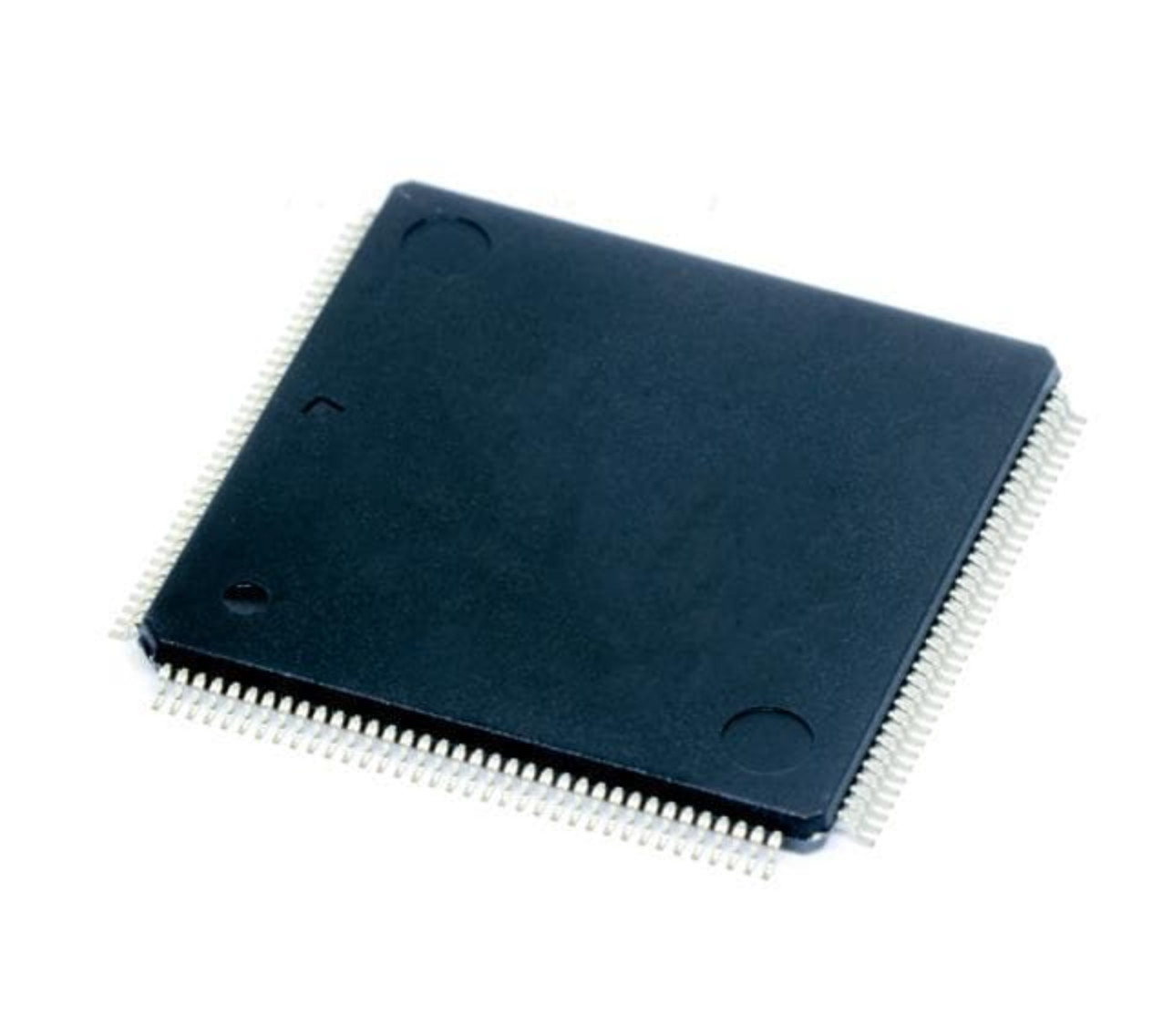

SM320LF2407APGEMEP lqfp-144 de Bewerkers van Digitaal Signaalcontrolemechanismen

SM320LF2407APGEMEP/lqfp-144/Digitaal Signaalbewerkers & Controlemechanismen - DSP, DSC

Sm320lf2407a-EP is een lid van de generatie  van TMS320C24x van de controlemechanismen van de digitaal signaalbewerker (DSP), en maakt deel uit van het platform  van TMS320C2000 van vast punt DSPs. De 240xA-apparaten bieden verbeterde TMS320  DSP aan architectuurontwerp van de C2xx-kern cpu voor goedkope, low-power, en krachtige verwerkingsmogelijkheden. Verscheidene geavanceerde die randapparatuur, voor digitale motor en motiecontroletoepassingen wordt geoptimaliseerd, is geïntegreerd om een waar single-chip DSP-controlemechanisme te verstrekken. Terwijl biedt het code-compatibele systeem met de bestaande het controlemechanismeapparaten van C24x  DSP, 2407A gestegen verwerkend prestaties (40 MIPS) en een hoger niveau van randintegratie aan. Zie de TMS320x240xA-Apparaten Summiere sectie voor apparaat-specifieke eigenschappen.

De 240xA-generatie biedt een serie van geheugengrootte en verschillende die randapparatuur aan wordt gemaakt om de specifieke die prijs/prestatiespunten te ontmoeten door diverse toepassingen worden vereist. De flitsapparaten van tot 32K-woorden bieden een rendabele herprogrammeerbare oplossing voor volumeproductie aan. De 240xA-apparaten bieden een op wachtwoord-gebaseerde eigenschap „van de codeveiligheid“ die aan in het verhinderen van onbevoegde verdubbeling van merkgebonden die code in op-spaander Flash/ROM wordt opgeslagen nuttig is. Merk op dat de plotseling-Gebaseerde apparaten een ROM van de 256 woordlaars bevatten om in-kring programmering te vergemakkelijken. De 240xA-familie omvat ROM-ook apparaten die volledig speld-aan-speld compatibel met hun Flitstegenhangers zijn.

Alle 240xA-apparaten bieden minstens één module van de gebeurtenismanager die aan voor digitale motorcontrole en van de machtsomzetting toepassingen is geoptimaliseerd. De mogelijkheden van deze module omvatten centrum en/of rand-gerichte PWM-generatie, programmeerbare deadband spruit-door fouten te verhinderen, en gesynchroniseerde analoge-digitaal omzetting. De apparaten met dubbele gebeurtenismanagers laten veelvoudige motor en/of convertorcontrole met één enkel controlemechanisme van 240xA toe DSP. Selecteer EV-spelden zijn verstrekt met „input-bepalend woord“ een schakelschema, dat achteloze speld-teweegbrengt door glitches minimaliseert.

Krachtig, 10 beetje analoge-digitaal convertor (ADC) heeft een minimumomzettingstijd van 375 NS en biedt tot 16 kanalen van analoge input aan. Het autosequencing vermogen van ADC staat een maximum van 16 omzettingen toe om in één enkele omzettingszitting zonder enige cpu boven plaats te vinden.

Een periodieke communicatie interface (sc.i) is geïntegreerd op alle apparaten om asynchrone communicatie aan andere apparaten in het systeem te verstrekken. Voor systemen die extra communicatie interfaces vereisen, biedt 2407A een synchroon periodiek peripheral interface met 16 bits (SPI) aan. 2407A biedt een netwerk van het controlemechanismegebied (aan KAN) communicatie module die 2.0B-specificaties ontmoet. Om apparatenflexibiliteit te maximaliseren, zijn de functionele spelden ook configureerbaar als input/output voor algemeen gebruik (GPIOs).

Om ontwikkelingstijd te stroomlijnen, is de JTAG-Volgzame op aftasten-gebaseerde wedijver geïntegreerd in alle apparaten. Dit verstrekt niet opdringerige mogelijkheden in real time die worden vereist om digitale controlesystemen te zuiveren. Een volledige reeks van code-generatie hulpmiddelen van c-compilers aan industrie-standaarddebugger van Studio  van de Codecomponist steunt deze familie. Talrijke derdeontwikkelaars niet alleen bieden apparaat-vlakke ontwikkelingshulpmiddelen, maar ook systeem-vlakke ontwerp en ontwikkelingssteun aan.
